符合RTC模塊高頻率穩定性要求的Jauch振蕩器新品推薦

來源：金洛鑫瀏覽：- 發布日期：2020-04-15 10:32:57【大中小】

分享到：

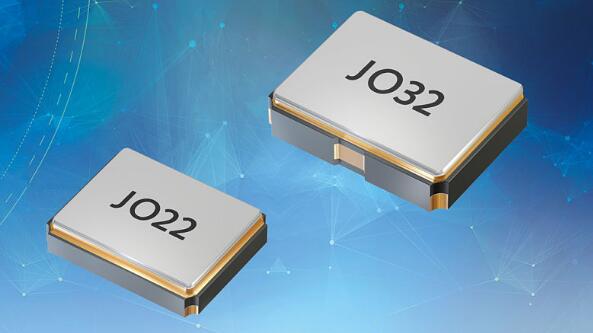

實時時鐘(RTC)可確保在筆記本電腦,智能手機,電表和眾多其他電子設備中進行準確的時間測量.在每個RTC的中心,通常有一個音叉石英晶體,其頻率正好為32.768kHz.Jauch晶振公司最新開發的振蕩器JO22/32.768千赫和JO32/32.768千赫尤其是對于這些應用程序.與基于音叉的振蕩器不同,這些新的Jauch組件使用AT切割石英毛坯,因此具有明顯優越的頻率穩定性.

在-20℃~+70℃的溫度范圍內,可獲得±25ppm的頻率穩定性.在-40℃~+85℃的擴展溫度范圍內,±30ppm是可能的,即使在高達125℃的極端熱量下,32.768K晶體振蕩器也能可靠地產生所需的頻率至±100ppm.就像去年推出的適用于MHz范圍的JO22和JO32振蕩器一樣,用于32.768kHz的新型Jauch組件可在1.8V至3.3V的可變電源電壓下工作.在此范圍內,工作電壓的變化不會產生負面影響關于頻率穩定性.

振蕩器JO22·32.768kHz·AT-cut電氣特性:

-具有停止功能的貼片振蕩器•2.5x2.0mm

-高達+125℃的高頻穩定性

-可變電源電壓1.8V~3.3V

-極低的電流消耗

-接縫密封的陶瓷/金屬包裝

類型		JO22晶振
頻率		32.768kHz
全部頻率穩定*		±25ppm~±100ppm(表1)
電流消耗		見表2
電源電壓VDC		1.8V-10％~3.3V+10％可變
溫度	-10℃~+70℃至-40℃~+125℃(表1)
	-55℃~+125℃
輸出	上升和下降時間	典型值50ns/最大200ns
	最大負載	15pF
	當前最大	0.8毫安
	最低水平	0.4伏
	高水準	直流電-0.4V
最大輸出使能時間		10毫秒
最大輸出禁用時間		1微秒
最長啟動時間		10ms(當VDC>1.8V時為t0)
待機功能		停
待機電流最大值		10µA(T1)/20µA(T2,T3)
0.5xVDC時的對稱性		最大45％~!55％(參考+25C)

注意:上升時間:0.1VDC~0.9VDC/下降時間:0.9VDC~0.1VDC

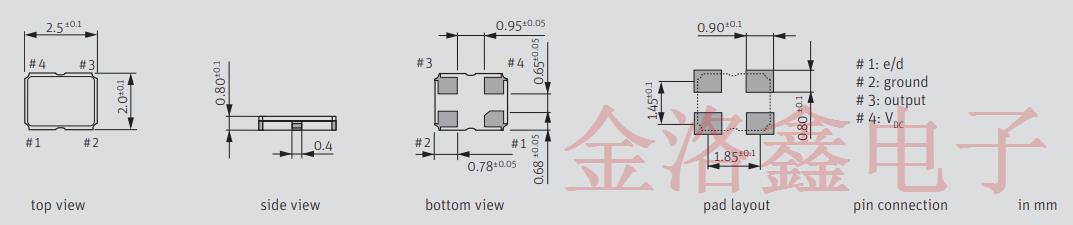

JO22晶振尺寸圖

振蕩器JO32·32.768kHz·AT-cut電氣特性:

-具有停止功能的SMD振蕩器

-3.2x2.5mm

-高達+125℃的高頻穩定性

-可變電源電壓1.8V~3.3V

-消耗電流極低密封陶瓷/金屬封裝

類型		JO32晶振
頻率		32.768kHz
全部頻率穩定*		±25ppm~±100ppm(表2)
電流消耗		見表2
電源電壓VDC		1.8V-10％~3.3V+10％可變
溫度	-10℃~+70℃至-40℃~+125℃(表1)
	-55℃~+125℃
輸出	上升和下降時間	典型值50ns/最大200ns
	最大負載	15pF
	當前最大	0.8毫安
	最低水平	0.4伏
	高水準	直流電-0.4V
最大輸出使能時間		10毫秒
最大輸出禁用時間		1微秒
最長啟動時間		10ms(當VDC>1.8V時為t0)
待機功能		停
待機電流最大值		10µA(T1)/20µA(T2,T3)
0.5xVDC時的對稱性		最大45％~55％(參考+25C)

注意:上升時間:0.1VDC~0.9VDC/下降時間:0.9VDC~0.1VDC

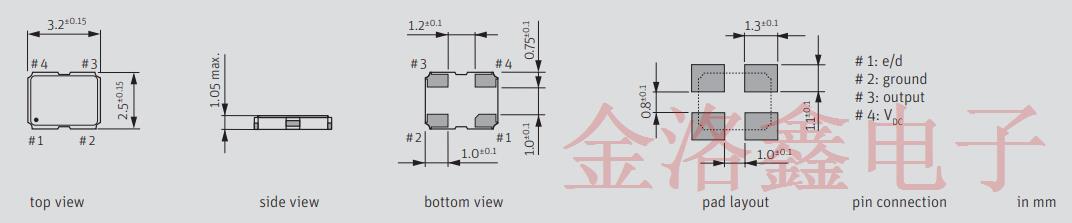

JO32晶振尺寸圖

JO22/32.768kHz和JO32/32.768kHz具有LVCMOS兼容的輸出信號,適合于操作標準邏輯電路.由于它們的超緊湊微型貼片晶振封裝分別只有2.5mmx2.0mmx0.8mm和3.2mmx2.5mmx1.0mm,因此非常適合在各種應用中開發特別小的PCB和電路.該振蕩器為100％無鉛且符合RoHS和REACH要求.兩種成分均符合沖突礦物法規.
