RIVER品牌超小型低ESR音叉晶體產品推薦
不得不承認,日本制造的電子元器件在世界范圍內都是非常有名的,也誕生了成百上千家電子產品企業和工廠,大河株式會社于1949年創辦,至今已有整整70年.是一家專業的石英晶體與晶體振蕩器制造商,而且RIVER公司熱衷于研發和量產小型的音叉晶體,一直都是業內比較早推出小型晶振的廠家,例如2016年推出了兩款超小超薄的32.768K晶振,尺寸分別是2.0*1.2mm和1.6*1.0mm,要知道1610晶振也是這兩年才開始推出,今年使用的次數才逐漸增加.

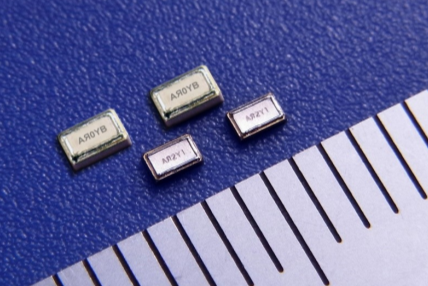

RIVER晶體品牌推出具有超低功耗(超低ESR)的世界上最小的音叉晶體單元,非常適合物聯網等超低功耗應用.2016年10月11日:RIVERELETEC開始批量生產兩個新的叉形水晶單元,TFX-03C晶振(2012mm)和TFX-04C晶振(1610尺寸:世界上最小的叉形晶體單元).憑借其令人難以置信的緊湊尺寸,它們都能在自己的類中實現業界最低的功率損耗(或最低等效串聯電阻).
如今,電池供電的設備,如智能手機和可穿戴設備,已經開始消耗更多的電力,因為它們變得更加多功能和更復雜.對于這樣的設備,節省待機狀態下的電流消耗以實現更長的電池壽命是主要挑戰之一,并且能夠以低電流消耗操作的緊湊型音叉晶體單元正在引起市場的關注.然而,盡管市場需求很高,但很難將音叉晶體單元商品化,這種晶體單元結合了緊湊的尺寸和低功耗特性,因為32.768K晶振單元的電氣特性,例如串聯電阻,通常會隨著尺寸的變化而降低,變得更小.
為響應市場需求,RIVER ELETEC開發了新的音叉式水晶單元,TFX-03C(2012尺寸)和TFX-04C(1610尺寸:世界上最小的無源石英音叉諧振器單元).利用他們的微細加工技術,他們將這些新型調音叉的ESR(振動能量損失指標)降低到業內最低水平,使其能夠以超低的電流消耗運行.
[技術特點]
通過利用其獨特的光刻技術建立3-dementional晶體制造,RIVER ELETEC將調諧叉電場的效率提高到最大,并成功地顯著降低了功率損耗(ESR).這使得TFX-04C晶振的ESR為60kΩ,TFX-03C晶振的ESR為50kΩ,盡管它們的尺寸非常緊湊,但它們都是業界同類產品中最低的ESR.
|
標準規格 |
TFX-04C晶振 |
TFX-03C晶振 |
|
尺寸(最大) |
1.6×1.0×0.5mm |
2.0×1.2×0.6mm |
|
標稱頻率 |
32.768KHz |
|
|
頻率容差(@25°C) |
±10ppm,±20ppm,±30ppm,±50ppm等 |
|
|
工作溫度范圍 |
−20~+70℃ −40~+85℃ −40~+105℃ |
|
|
等效串聯電阻(最大) |
60kΩ |
50kΩ |
|
運動電容 |
7.5fF/1.5pF |
9.5fF/1.8pF |
|
/分流電容(Typ.) |
5.0pF,7.0pF,9.0pF和12.5pF (可根據要求提供其他值) |
|
|
負載電容 |
0.5µW |
|
|
驅動電平(最大) |
無鉛 符合RoHS標準 規格符合AEC-Q200 要求可以辦到 |
|
|
其他 |
超低功耗設備,如智能手機, 可穿戴設備和物聯網. 電力控制的時鐘源, 多功能手表,模塊等. |
|
日本大河株式會社認為,這些新款石英晶振將增強許多類型設備的小型化和功率降低,并且對物聯網等發展中市場的需求量很大.
如今的石英水晶組件市場都是往小體積的貼片晶振方向發展,已經有部分廠家做到極小的1.0*0.8mm,并且已經正式推出,只是仍沒有廣泛普及,再過一兩年估計會初具規模.但是大河晶振公司推出的這兩款2012晶振和1610晶振,是已經在使用中了,已經有許多小型智能設備的廠家在大量使用,金洛鑫電子是國內供應大河1610晶振和2012晶振的廠家之一,歡迎廣大新老客戶提前預訂,并可提供晶振樣品服務,樣品熱線:0755-27837162.
