聽Jauch專業的講述32.768K振蕩器的優勢
聽Jauch專業的講述32.768K振蕩器的優勢
32.768KHz是頻率控制元器件市場上最常見,也是最常見的頻率,很多人認識石英晶體就是從32.768K開始的,而且這個系列的封裝往往都是比較小的,例如7015mm,4918mm,3215mm,2012mm,1610mm等.全球范圍內生產32.768K晶振的廠家,保守估計至少是上萬家,其中知名的就有過百家,相比MHz系列的,KHz的應用范圍會更廣泛,因?yàn)榇蟛糠之a(chǎn)品都是基準時鐘系統,基本上只是是時鐘類的,都需要用到32.768K晶振這種頻率元件.我們對晶體的了解程度比較深,但是32.768K的晶體振蕩器你知道嗎?
上世紀70年代石英手表的繁榮發展表明:關于精確的時間記錄,沒有什么比石英晶體更好的了!今天沒有什么不同.具有幾乎32.768KHz特征頻率的頻率控制產品可以在幾乎所有帶有集成時間測量的應用中找到,例如筆記本電腦,移動電話或微波爐.Jauch晶振公司在其JTX系列中提供了各種尺寸的SMD音叉晶體選擇,這些晶體可用于微控制器或RTC組件.但是,設計電路需要準確性,以確保組件的可靠功能.例如,必須格外小心以確保負載電容器正確匹配.
32.768KHz振蕩器的優勢:

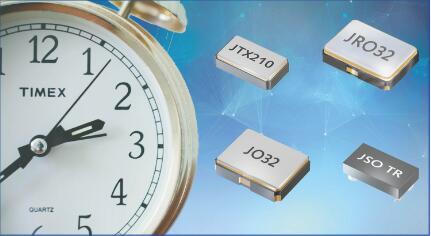

如果您不想為音叉晶體設計合適的電路,則可以依靠Jauch的32.768KHz振蕩器,它們都配備了CMOS兼容輸出信號.該軌到軌輸出可非常輕松地連接所有常見的微控制器和RTC設備.
音叉晶體可降低電流消耗:
該JRO32-32.768KHz振蕩器,例如,是非常容易使用.它在內部使用音叉晶體,因此具有極低的電流消耗.此外,它還可以在1.5V至5.0V的可變工作電壓下工作,這使其特別適合電池供電的應用.由于使用音叉晶體,其輸出頻率在很大程度上取決于工作溫度.
AT-Cut石英毛坯可確保更少的溫度依賴性:

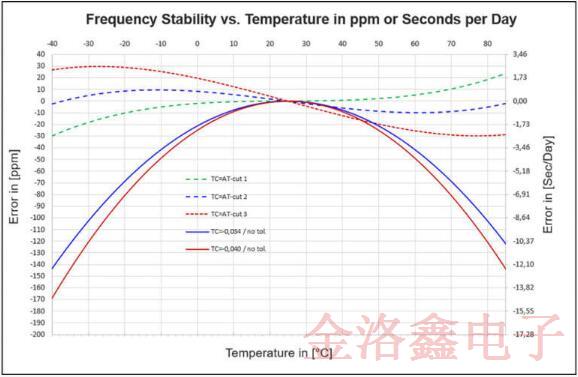

但是,與音叉晶體相比,振蕩器的易用性并不是該組件的唯一優勢.輸出頻率與工作溫度之間的上述相關性說明了使用JAUCH振蕩器JO22和JO32-32.768千赫.這些32.768K晶體振蕩器使用所謂的AT切割石英毛坯代替音叉晶體,因此它們的輸出頻率對工作溫度的依賴性小得多.下圖使用-40℃~+85℃的溫度范圍顯示了這種差異.
可以很容易地看出,高溫和低溫在音叉晶體(實線)中引起相對較大的頻率偏差.但是,使用AT切割石英毛坯的振蕩器的曲線(虛線)顯示出小得多的誤差.
精度更高:32.768KHz-TCXO晶振:
Jauch的JSO15-TR提供了更好的頻率穩定性.這是一款32.768KHz-TCXO晶振,對于RTC應用具有出色的頻率穩定性.在-40℃~+85℃的溫度范圍內,它具有高達+/-5ppm的無與倫比的頻率穩定性.JSO15-TR采用小型CSP封裝提供.
其出色的頻率穩定性是通過精確的溫度補償來實現的,該溫度補償是在生產過程中的多個溫度下進行的.該工廠的”修整”還使該32.768KHz振蕩器對工作電壓的波動非常不敏感.在1.5V至3.63V的范圍內,工作電壓的變化不會影響頻率穩定性.僅幾微安的極低電流消耗也很顯著.

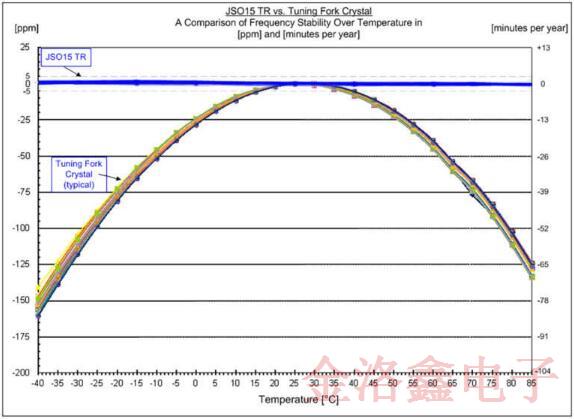

下圖顯示:JSO15-TR的頻率穩定性遠優于音叉晶體的典型穩定性.這使JSO15-TR成為需要長期穩定計時功能的應用的理想選擇.此外,JSO15-TR的微型尺寸和特別低的功耗使其成為電池供電的便攜式設備(如醫療測量儀器,傳感器或可穿戴設備)的正確選擇.
最重要的是與經典音叉晶體相比,32.768KHz振蕩器具有一些主要優勢:由于溫度補償和AT的使用,它們比傳統石英晶振更易于使用,并且(取決于型號)更精確.切石英毛坯.但是,仍然需要音叉晶體:在正確設計的電路中,它們還可以確保穩定的頻率.
