Transko差分振蕩器應用筆記

制造差分晶體振蕩器的基本過程：

薄膜金屬涂層晶體安裝在輸入和組裝期間差分輸出石英晶體振蕩器模塊的輸出端子。安裝在模塊上后，晶體會被校準。然后將部件密封并進行最終測試。

什么是相位噪聲？

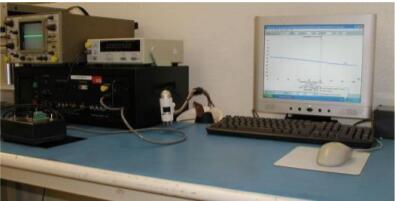

相位噪聲是衡量差分晶振短期頻率不穩定性的指標。它被測量為單邊帶噪聲，由頻率變化引起，以分貝為單位在振蕩器的工作頻率的兩個或更多個頻率位移處使用1Hz帶寬在振蕩器的工作頻率處振幅。Transko制造的相位噪聲測量設備（TPNA-2001A），適合振蕩器。

什么是邏輯電平？

邏輯電平是信號的有限狀態之一可以有。邏輯電平通常由信號和地之間的電壓差（或某些電壓差）表示其他常見參考點），雖然其他標準存在。代表每個的電壓電平范圍state取決于所使用的Logic系列。這是一些的石英振蕩器的邏輯系列。

1.TTL

2.CMOS

3.HCMOS

4.LVDS

5.ECL

6.（LV）PECL

什么是頻率穩定性？

這是振蕩器中一種術語，也是比較重要的參數，指的是制造差分晶體振蕩器時，因為其它非正常原因而導致的頻率變化：

1.校準

2.工作溫度范圍

3.震驚

4.振動

5.濕度

6.輸入電壓

7.老化

8.負載變化

什么是抖動？

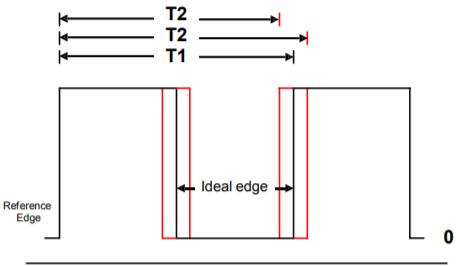

抖動是貼片差分晶振周期性特征的時間變化信號。抖動來自許多來源。循環到循環抖動是相鄰周期之間的時間差信號。峰峰值周期抖動是最壞的情況。周期抖動是時鐘信號的最大變化。該RMS周期抖動是峰峰值周期抖動的標準偏差。我們將峰峰值近似為7倍RMS值。可以在每個處測量周期抖動循環，而不是多個循環。

Transko差分振蕩器應用筆記

什么是啟動時間？

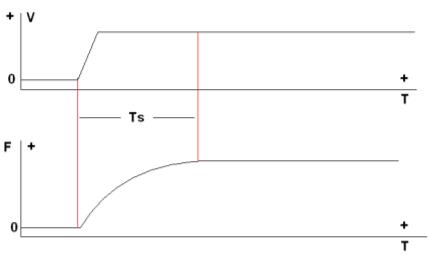

所謂的啟動時間就是當LVDS晶振/LV-PECL晶振在施加電壓的時間段內輸出的穩定。

什么是扇出？

該術語定義了差分晶振驅動的柵極負載數。振蕩器必須有足夠的吸收當前能力，必須能夠提供足夠的電流來提供多個柵極負載。啟用/禁用與TriState模式有什么區別？

三態模式類似于啟用/禁用。什么時候在引腳1上有一個“邏輯1”，該單元與正常“啟用”相同，產生指定的輸出。當引腳1為“邏輯0”，進入高阻態或三態模式。三態模式允許客戶刪除來自電路的差分晶體振蕩器沒有物理移除它。它對于調整，測試或解決其電路板非常有用。但禁用模式低于其正常工作電流但未完全切斷，這意味著有電流浮動。因此，如果未使用，控制引腳可以保持打開狀態。

什么是對稱？

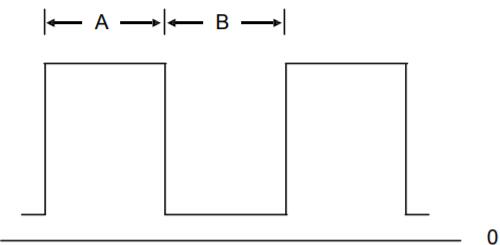

晶振術語對稱性涉及開/關脈沖關系（在指定電壓水平下測量）理想情況下，A和B是相同的。之間的對稱性兩個以百分比表示。（例子;50/50=50％，50％折扣;60/40=60％，40％折扣）.

什么是興衰時間？

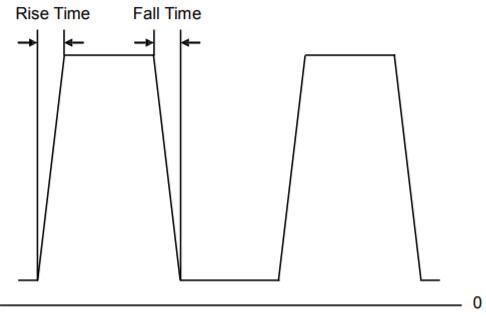

上升時間（Tr）定義脈沖所需的時間達到指定的最小值，“1”級別。下降時間（Tf）是需要下降到指定的最大“0”級別的時間：

Transko差分振蕩器應用筆記

理想情況是完美的方波，但波浪很少完美，因此必須定義上升和下降時間。

差分晶振對于現代化科技發展極具意義，尤其是正在高速前進的中國，這種高可靠，高穩定，高性能的貼片振蕩器，能夠很好的協助工程，讓高端產品發揮也卓越的效果。普通的產品一般不需要用到差分振蕩器，基本都是應用到人造衛星，北斗系統，無線通訊，網絡設備，井下探測，飛機船舶，軍用設備等高級產品身上。
