FOX晶振FX532B,FX532B-12.000無源諧振器
頻率：12MHZ
尺寸：5.0*3.2mm
FOX晶振FX532B,FX532B-12.000無源諧振器,福克斯晶振,SMD晶振,石英晶體,歐美進口晶振,無源石英諧振器,音叉晶體,型號FX532B,編碼FX532B-12.000是一款金屬面貼片型的水晶振動子,尺寸為5032mm,頻率為12MHZ,工作溫度-10°C~+60°C,產品具備高性能低損耗的特點,非常適合用于可穿戴電子,物聯網應用,消費電子,醫療保健設備,智能電表,儀表等領域.
FX532B-12.000晶振 參數表
| FOX晶振規格 | 單位 | FX532B晶振頻率范圍 | 石英晶振基本條件 | |
| 標準頻率 | f_nom | 12MHZ | 標準頻率 | |
| 儲存溫度 | T_stg | -55°C ～ +150°C | 裸存 | |
| 工作溫度 | T_use | -10°C ～ +60°C | 標準溫度 | |
| 激勵功率 | DL | 100μW Max. | 推薦:1μW ～ 100μW | |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.sdws.net/ | |
| 頻率溫度特征 | f_tem | ±50 × 10-6 | 超出標準的規格請聯系我們. | |
| 負載電容 | CL | 20pF ～ ∞ | 不同負載要求,請聯系我們. | |
| 串聯電阻(ESR) | R1 | 60 Ohms | -40°C — +85°C, DL = 100μW | |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. |
+25°C,第一年 |
|

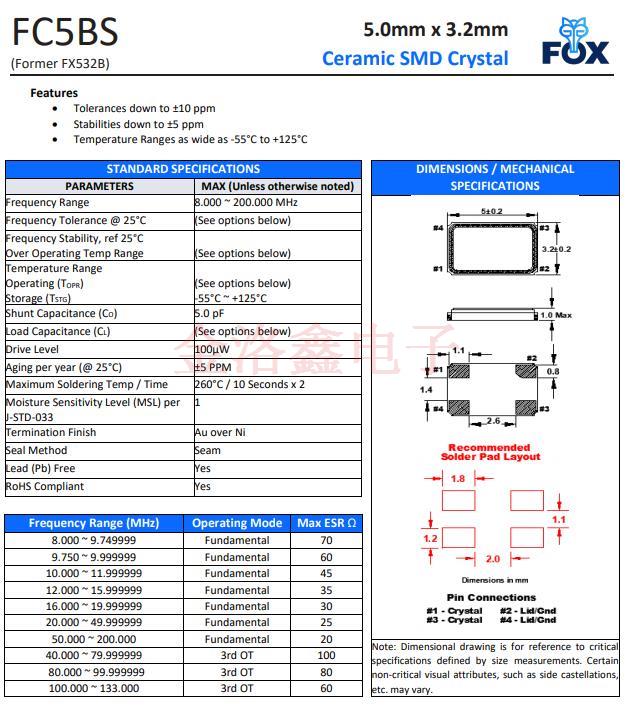

FOX晶振FX532B,FX532B-12.000無源諧振器 尺寸圖
FX532B-12.000晶振 使用注意事項
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.FOX晶振FX532B,FX532B-12.000無源諧振器
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-20.000 | FOX晶振 | FX252B | MHz Crystal | 20MHz | ±50ppm |
| FX532B-10.000 | FOX晶振 | FX532B | MHz Crystal | 10MHz | ±50ppm |
| FX425B-16.000 | FOX晶振 | FX425B | MHz Crystal | 16MHz | ±50ppm |
| FX532B-11.0592 | 福克斯石英晶振 | FX532B | MHz Crystal | 11.0592MHz | ±50ppm |
| FX532B-12.000 | FOX晶振 | FX532B | MHz Crystal | 12MHz | ±50ppm |
| FX532B-16.000 | FOX晶振 | FX532B | MHz Crystal | 16MHz | ±50ppm |
| FX532B-20.000 | FOX晶振 | FX532B | MHz Crystal | 20MHz | ±50ppm |
| FX532B-24.000 | FOX晶振 | FX532B | MHz Crystal | 24MHz | ±50ppm |
| FX532B-24.576 | FOX晶振 | FX532B | MHz Crystal | 24.576MHz | ±50ppm |
| FX425B-20.000 | FOX晶振 | FX425B | MHz Crystal | 20MHz | ±50ppm |
| FX425B-24.000 | FOX晶振 | FX425B | MHz Crystal | 24MHz | ±50ppm |
| FX425B-24.576 | FOX晶振 | FX425B | MHz Crystal | 24.576MHz | ±50ppm |
