除了常見的那幾種石英晶體和振蕩器類型,還有許多種不同功能和特性的晶振,例如大多數人都沒聽說過的固態CMOS振蕩器,具有生成和控制系統時鐘的作用.在處理器控制的系統中,功耗與處理器的時鐘速度成正比.如果處理器上的計算負荷很小,那么大部分功率都會被浪費掉.將處理器速度調制到盡可能慢的頻率,同時保持執行手頭任務的最小計算能力可以減少這種浪費.本應用筆記描述了使用通過PC主機控制的DS1077來控制8051型微處理器的時鐘速度.

DS1077是一款固態CMOS石英晶體振蕩器,能夠產生8KHz至133.33MHz的頻率.它可以用作固定頻率的獨立振蕩器,也可以用作處理器控制的頻率發生器.通過使用兩個片上可編程預分頻器和分頻器,兩個同步振蕩器輸出的頻率可通過主頻率的子倍數進行調節.頻率和模式設置可“在運行中”進行配置,并使用2線串行接口存儲在EEPROM中,該接口可在單個2線總線上尋址多達8個DS1077.兩個數字控制輸入CTRL0和CTRL1也能夠控制頻率或模式.另外還有DS1077L,它是DS1077的3V版本,能夠產生4.87kHz至66.66MHz的頻率.

本應用筆記將展示使用DS1077的幾個示例.它將展示如何使用DS1077代替晶振為8051微控制器和MicrochipPIC微控制器提供時鐘.本應用筆記還將介紹如何在單個2線總線上使用多個DS1077.最后,包含示例8051固件,以顯示如何實現2線主機,以及與總線上的每個DS1077通信的低層通信例程.

系統總覽

圖1中的參考原理圖顯示了兩個彼此獨立的系統.兩個系統均以DS1077生成的頻率運行.在這個例子中,雖然每個系統彼此獨立,但它們都由一個普通的2線主控制器控制.這種2線制主機可以是需要控制其子系統的大型系統的一部分.主設備可以決定降低當前不需要的子系統的工作頻率,以便節省功率,在某些情況下減少熱量,或者甚至可以減少EMI輻射.使用DS1077有時可以避免在整個大型系統中運行高頻時鐘,例如通過背板.分配相對低頻的2線總線更容易,更安全.同樣,人們還可以設想使用DS1077來降低系統工作頻率而不是微控制器(許多微處理器可以降低其速度甚至進入低電流睡眠模式),因?yàn)?/span>DS1077可以降低整個系統的頻率,而不是只是微觀.

所有這些都表明,使用DS1077的應用程序可能很大且很復雜,但是為了本應用筆記的目的,示例原理圖已經大大簡化,并且旨在提出幾點.它在公共總線上顯示多個DS1077,并且還顯示DS1077可以直接驅動一些流行的微控制器.使用DS1077的應用程序可能很龐大且復雜,但出于本應用筆記的目的,示例原理圖已經大大簡化,并且旨在提出幾點.它在公共總線上顯示多個DS1077,并且還顯示DS1077可以直接驅動一些流行的微控制器.使用DS1077的應用程序可能很龐大且復雜,但出于本應用筆記的目的,示例原理圖已經大大簡化,并且旨在提出幾點.它在公共總線上顯示多個DS1077,并且還顯示DS1077可以直接驅動一些流行的微控制器.

使用DS1077作為系統時鐘

在參考原理圖中,U1(DS1077Z-125)用于為U3(8051微控制器)生成時鐘.用于開發附錄A中的固件的特定8051是DS87C520.DS87C520的工作頻率最高可達33MHz.由于U1是DS1077的125MHz版本,OUT0只能產生125MHz,62.5MHz,31.025MHz和15.625MHz.如果我們的應用只需要全速和半速(使用66MHz版本的DS1077),那就沒問題,但是對于固件的開發再次需要將微控制器一直運行到kHz范圍.OUT0沒有分頻器,只有預分頻器除以1,2,4或8.另一方面,OUT1除了預分頻器之外還有一個分頻器,可以進一步將頻率除以2到1025.因此,選擇OUT1為8051提供時鐘.然后OUT0仍可用于為系統的其他組件提供時鐘.為簡單起見,未使用CTRL0和CTRL1并將其連接到GND.

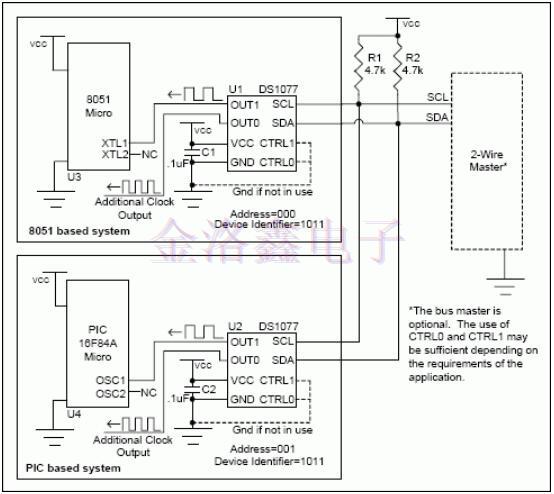

圖1.參考原理圖.

參考原理圖中所示的第二個系統顯示了U2,一個DS1077,用于為U4的OSC1引腳提供時鐘,一個PIC單片機.同樣,DS1077用于代替固定頻率的晶體.本例中使用的PIC最高可以工作20MHz,因此與8051示例一樣,OUT1用于利用2-1025分頻器,僅由OUT1提供.OUT0可以由系統的其他組件使用.但是,如果未使用任何一個輸出,因此未連接,則使用相應的CTRL引腳禁用未使用的輸出是明智的.這將導致電源電流顯著降低,并降低不必要的EMI輻射的可能性.雖然與8051系統一樣,但為簡單起見,CTRL0和CTRL1并未使用并且與地面相連.

像往常一樣,重要的是提供足夠的去耦.同樣,去耦電容C1和C2具有良好的高頻性能并且物理上盡可能靠近每個DS1077使用短PCB走線非常重要.

在水晶上使用DS1077的優點

DS1077可能比晶振更受歡迎有幾個重要原因.首先,可以更改DS1077頻率.實際上,它可以即時更改,甚至可以禁用.其次,DS1077提供雙通道,同步,可單獨控制的輸出.此外,DS1077在以其諧波頻率之一(對于30MHz以上的晶體)操作晶體時,無需使用凌亂的儲能電路.最后,DS1077比晶體更不易受振動影響.

控制DS1077

DS1077可用于固定頻率應用以及變頻應用.在固定頻率應用中,不需要2線主機,CTRL輸入是可選的.但對于需要控制頻率或模式的應用,必須使用CTRL輸入和/或2線制主控,具體取決于所需的靈活性.

CTRL0和CTRL1輸入

如果應用需要能夠指示DS1077進入省電模式以節省能量,或者應用要關閉(三態)石英振蕩器輸出,則必須使用CTRL0和CTRL1.雖然沒有特定的2線命令可以進入掉電模式或禁用輸出,但是有一些技巧可以在固件中完成以達到相同的效果.例如,當CTRL輸入處于已知狀態時,可以設置或清除MUX寄存器中的相應位以打開和關閉所需的功能.

2線接口

當應用程序需要生成除除1,2,4或8之外的其他頻率時,則需要2線接口.與現有的2線總線連接非常簡單.只需連接SDA和SCL(和GND).確?？偩€(xiàn)包含總線上拉電阻.這些是參考原理圖中的R1和R2.雖然示例中使用了4.7kΩ電阻,但根據總線電容,總線上的器件數量和所需的通信速度,可能需要調整這些電阻.但是,4.7kΩ適用于大多數應用.如果沒有現有的總線,則可以使用micro創建一個總線.附錄A給出了8051微控制器的固件示例.此外,如果應用程序中根本不使用2線接口,請確保SDA和SCL與明確定義的邏輯電平相關聯,而不是懸空.

DS1077控制2-WIRE主站

人們可能想知道為什么在有兩個精密微控制器能夠生成與DS1077通信所需的2線協議時,在示例應用中使用了額外的2線主控器.雖然可以做到,但這是危險的,必須格外小心.首先,當微控制器的頻率發生變化時,2線程例程的定時也會發生變化.此外,與8051示例和PIC示例一樣,除了最大頻率之外,一些微處理器可能具有最小工作頻率規格.最后,禁用輸出是不可能的,因?yàn)槲⒉辉偈菚r(shí)鐘,因此,不再能夠發出重新啟用貼片振蕩器的命令.但如果必須這樣做,檢查所用微控制器的數據表是非常重要的.
