bliley晶振CMOS與LVCMOS如何選擇
在當今數字化時代,電子設備無處不在,從我們?nèi)粘Ｊ褂玫闹悄苁謾C(jī),電腦,到工業領域的精密儀器,通信基站,晶振都扮演著至關重要的角色.晶振,全稱晶體振蕩器,就如同電子設備的"心臟起搏器",通過石英晶體的壓電效應產生穩定的時鐘信號,為設備中的各種芯片和電路提供精準的時間基準,協調它們的工作節奏,確保整個系統有條不紊地運行.如果晶振出現故障或性能不佳,電子設備可能會出現運行不穩定,數據傳輸錯誤甚至無法正常工作等問題.當我們?cè)跒殡娮釉O(shè)備選擇晶振時,常常會面臨一個難題:在眾多的晶振類型中,如何挑選出最適合的那一款？以Bliley晶振為例,CMOS和LVCMOS輸出晶振就是很多工程師在選型時容易糾結的兩款產品.它們看似相似,卻在性能,應用場景等方面存在諸多差異.接下來,讓我們深入了解一下這兩款晶振,以便在選擇時能夠做出更明智的決策.CMOS晶振的工作原理與特性,CMOS晶振,即互補金屬氧化物半導體晶振,其工作原理基于電壓控制.通過在晶體兩端施加電壓,利用石英晶體的壓電效應產生振蕩,進而輸出穩定的時鐘信號.這種晶振的輸出電平符合CMOS邏輯電平標準,高電平接近電源電壓(常見為5V或3.3V),低電平接近0V,這使得它能與大多數數字電路直接兼容,無需額外的電平轉換電路,大大簡化了電路設計.CMOS晶振具有許多顯著特性.在功耗方面,它的靜態功耗極低,這一優勢使其特別適合應用于電池供電的設備,比如智能手機,平板電腦,便攜式醫療設備等,能夠有效延長設備的電池續航時間.從抗噪聲能力來看,CMOS晶振對高頻噪聲有一定的抑制能力,不過在一些對噪聲要求極高的應用場景中,仍需要配合濾波器來進一步降低干擾,以確保信號的純凈度.在信號質量上,CMOS晶振輸出信號的上升沿和下降沿快速且對稱,有利于信號的高速傳輸,能夠滿足一些對時鐘信號邊沿特性要求較高的數字電路的需求.

CMOS晶振適用的典型場景,由于其特性,CMOS輸出晶振在通用數字電路中應用廣泛.在單片機系統里,CMOS晶振為單片機提供精準的時鐘信號,協調單片機內部各個模塊的工作時序,確保數據的準確處理和傳輸.許多工業控制領域的可編程邏輯控制器(PLC)也常采用CMOS晶振,保障PLC在復雜的工業環境中穩定運行,實現對各種工業設備的精確控制.對于那些對成本較為敏感的項目,CMOS晶振也是不錯的選擇.在一些家電控制板,如空調,冰箱,洗衣機的控制電路中,CMOS晶振以其較低的成本和穩定的性能,為家電的智能化控制提供了可靠的時鐘基準,在滿足功能需求的同時,有效控制了生產成本.在簡單的工業控制器中,CMOS晶振同樣能夠發揮作用,以較低的成本實現設備的基本控制功能,提升工業生產的效率和自動化程度.

LVCMOS晶振的獨特優勢

LVCMOS晶振,即低電壓互補金屬氧化物半導體晶振,從名稱就能看出它的一大顯著特點,工作在低電源電壓下,常見的工作電壓有1.8V,2.5V和3.3V.這使得它在功耗方面表現極為出色,具有極低功耗晶振,比傳統的CMOS晶振功耗更低,這對于那些對功耗要求嚴苛的應用場景來說,無疑是一大福音.在開關速度上,LVCMOS晶振也有著亮眼的表現,其開關速度通常較快,能夠滿足現代高速數字電路對時鐘信號快速切換的需求.快速的開關速度意味著信號能夠在更短的時間內完成狀態轉換,從而實現更高的數據傳輸速率和處理速度.在一些對時序要求極高的高速數據傳輸場景中,LVCMOS晶振的快速開關特性能夠確保數據的準確傳輸,減少傳輸錯誤,提升系統的整體性能.此外,LVCMOS晶振的輸出信號質量也較為出色,它能夠輸出清晰,穩定的時鐘信號,信號的抖動和噪聲都控制在較低水平,為數字電路提供了可靠的時間基準,有助于提高數字電路的穩定性和可靠性.

LVCMOS晶振的典型應用領域

鑒于LVCMOS晶振的特性,它在多個領域都有著廣泛的應用.在電池供電設備中,如手機,平板電腦,智能手表等,LVCMOS晶振憑借其極低的功耗,能夠有效延長設備的電池續航時間,讓用戶無需頻繁充電,提升了設備的使用便利性和用戶體驗.在智能手機晶振中,LVCMOS晶振為手機的處理器,通信模塊,存儲芯片等提供精準的時鐘信號,確保手機在運行各種應用程序,進行數據通信時能夠穩定高效地工作.在高速數字電路領域,LVCMOS晶振更是不可或缺.像高速通信模塊,計算機內存,高速接口電路等,都需要高速,低功耗的時鐘信號來保證數據的快速準確傳輸.在5G通信基站的信號處理單元中,LVCMOS晶振能夠提供高頻,穩定的時鐘信號,滿足5G通信對高速數據傳輸和處理的需求,保障基站與終端設備之間的穩定通信.在計算機內存模塊中,LVCMOS晶振為內存芯片提供時鐘信號,協調內存的讀寫操作,提高內存的數據訪問速度,從而提升計算機的整體運行性能.

CMOS與LVCMOS晶振的對比--電氣特性對比

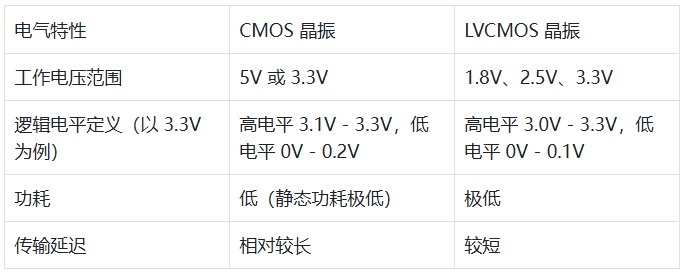

CMOS晶振和LVCMOS晶振在電氣特性上存在一些關鍵差異,這些差異直接影響著它們?cè)诓煌娐分械膽?yīng)用表現.在工作電壓范圍方面,CMOS晶振常見的工作電壓為5V或3.3V,而LVCMOS晶振則主要工作在低電壓環境下,常見的工作電壓有1.8V,2.5V和3.3V.這使得LVCMOS晶振在低功耗設計中具有天然的優勢,能夠更好地適應對電源要求苛刻的應用場景.在邏輯電平定義上,兩者也有所不同.CMOS晶振的高電平接近電源電壓,低電平接近0V;以3.3V的CMOS晶振為例,其高電平通常在3.1V-3.3V之間,低電平在0V-0.2V之間.而LVCMOS晶振在不同工作電壓下,邏輯電平也有相應的標準.1.8V的LVCMOS晶振,高電平一般在1.62V-1.8V之間,低電平在0V-0.18V之間.這些不同的邏輯電平定義,決定了它們與不同數字電路的兼容性.功耗是衡量晶振性能的重要指標之一.CMOS晶振的靜態功耗極低,在未進行信號切換時,幾乎不消耗電能,只有在狀態轉換時才會有少量電流通過.不過,相比之下,LVCMOS晶振的功耗更低,尤其是在低電壓工作時,其功耗優勢更加明顯.在一些對功耗要求極為嚴格的電池供電設備中,如智能手環,藍牙耳機等,LVCMOS晶振的低功耗特性能夠顯著延長設備的續航時間,提升用戶體驗.傳輸延遲也是兩者的一個重要區別.CMOS晶振的傳輸延遲相對較長,這意味著信號從輸入到輸出需要花費一定的時間,在一些對時序要求不是特別嚴格的通用數字電路中,這種傳輸延遲不會對系統性能產生太大影響.而LVCMOS晶振由于其快速的開關速度,傳輸延遲較短,能夠滿足高速數字電路對時鐘信號快速傳輸?shù)男枨?在高速通信,高速數據處理等領域具有明顯優勢.為了更直觀地展示兩者的差異,以下是一個簡單的對比表格:

111

應用場景差異分析

基于上述電氣特性的差異,CMOS晶振和LVCMOS晶振在應用場景上也各有側重.CMOS晶振憑借其與大多數數字電路直接兼容的特性,在通用數字電路領域占據著重要地位.在常規的電子設備中,如智能家居控制系統,普通的電子玩具,辦公設備等,CMOS晶振能夠穩定地提供時鐘信號,滿足設備的基本運行需求,且由于其技術成熟,成本較低,成為了這些應用場景的首選.在一個簡單的智能家居燈光控制系統中,使用CMOS晶振為控制芯片提供時鐘信號,即可實現對燈光的開關,亮度調節等功能,既滿足了系統對時鐘精度的要求,又降低了成本.LVCMOS晶振則更適合應用于對功耗和速度要求較高的場景.在電池供電的移動設備中,如智能手機,平板電腦,智能手表等,LVCMOS晶振的低功耗特性能夠有效延長電池續航時間,同時其快速的開關速度和較短的傳輸延遲,也能夠滿足這些設備對高速數據處理和通信的需求.在智能手機中,各種芯片如處理器,通信模塊,圖像傳感器等都需要高精度,高速的時鐘信號來保證數據的快速處理和傳輸,LVCMOS晶振正好能夠滿足這些要求,確保手機在運行各種應用程序,進行視頻通話,數據下載等操作時,都能保持流暢穩定.在高速數字電路領域,如高速通信模塊,計算機內存,高速接口電路等,LVCMOS晶振也是不可或缺的.在5G通信基站中,為了實現高速,大容量的數據傳輸,需要使用高頻,低延遲的時鐘信號,LVCMOS晶振能夠提供穩定的高頻時鐘,確保基站與終端設備之間的通信穩定可靠.在計算機內存模塊中,LVCMOS晶振為內存芯片提供精確的時鐘信號,協調內存的讀寫操作,提高內存的數據訪問速度,從而提升計算機的整體運行性能.

選擇Bliley晶振CMOS或LVCMOS的考慮因素根據電路需求選擇

在選擇Bliley晶振的CMOS或LVCMOS時,首先要深入分析電路的具體需求,這是做出正確決策的關鍵.不同類型的電路對電壓,速度,功耗等有著不同的要求,只有充分考慮這些因素,才能確保晶振與電路完美適配,使整個系統高效穩定地運行.對于一些通用數字電路,如簡單的控制電路,低速數據處理電路等,對速度和功耗的要求相對較低,而更注重成本和兼容性.在這些電路中,CMOS晶振憑借其與大多數數字電路直接兼容的特性,以及較低的成本,成為了理想的選擇.在一個普通的智能家居燈光控制電路中,使用CMOS晶振為控制芯片提供時鐘信號,即可滿足系統對時鐘精度的基本要求,實現對燈光的開關,亮度調節等功能,同時還能有效控制成本.然而,在一些對速度和功耗要求極高的電路中,LVCMOS晶振則更具優勢.在高速通信電路中,如5G通信模塊,高速以太網接口等,需要快速傳輸大量的數據,這就要求時鐘信號具有極短的傳輸延遲和快速的開關速度,以確保數據的準確傳輸.LVCMOS晶振能夠滿足這些嚴格的要求,其快速的開關速度和較低的傳輸延遲,使得它在高速通信領域得到了廣泛應用.在5G通信基站的信號處理單元中,LVCMOS晶振為各種高速芯片提供精準的時鐘信號,保障了基站與終端設備之間的穩定通信,實現了高速,大容量的數據傳輸.在電池供電的電路中,如手機,平板電腦,便攜式醫療設備晶振等,功耗是一個至關重要的因素.這些設備通常需要長時間使用電池供電,因此對晶振的功耗要求極為嚴格.LVCMOS晶振由于工作在低電壓下,具有極低的功耗,能夠顯著延長電池的續航時間,提升設備的使用便利性和用戶體驗.在智能手機中,LVCMOS晶振為手機的處理器,通信模塊,存儲芯片等提供時鐘信號,在保證設備高性能運行的同時,有效降低了功耗,延長了電池使用時間.

考慮成本與兼容性

成本和兼容性也是選擇Bliley晶振CMOS或LVCMOS時不可忽視的重要因素.這兩個因素相互關聯,需要綜合考慮,以實現最優的系統設計.從成本角度來看,CMOS晶振通常具有較低的成本.這是因?yàn)镃MOS技術成熟,生產工藝較為簡單,使得CMOS晶振在市場上的價格相對親民.對于一些對成本敏感的應用場景,如普通的消費電子產品,簡單的工業控制器等,CMOS晶振能夠在滿足基本功能需求的前提下,有效控制成本,提高產品的市場競爭力.在一些低成本的電子玩具中,使用CMOS晶振作為時鐘源,既能保證玩具的正常運行,又能降低生產成本,使得產品更具價格優勢.LVCMOS晶振由于其工作在低電壓下,需要更先進的制造工藝和技術,以確保在低電壓環境下仍能保持良好的性能,這使得LVCMOS晶振的成本相對較高.在一些對成本要求不那么苛刻,但對性能要求極高的應用場景中,如高端智能手機,高性能計算機等,LVCMOS晶振的高性能優勢能夠彌補其成本較高的不足,為設備帶來更出色的運行表現.在高端智能手機中,為了實現更快的數據處理速度和更低的功耗,通常會選擇使用LVCMOS晶振,盡管成本有所增加,但卻能顯著提升手機的整體性能和用戶體驗.兼容性方面,CMOS晶振輸出電平符合CMOS邏輯電平標準,能夠與大多數數字電路直接兼容,無需額外的電平轉換電路,大大簡化了電路設計,降低了設計復雜度和成本.這使得CMOS晶振在通用數字電路中得到了廣泛應用.在單片機最小系統中,CMOS晶振可以直接與單片機的時鐘輸入引腳相連,為單片機提供時鐘信號,無需進行復雜的電平轉換,方便快捷.LVCMOS晶振在與一些工作電壓較高的傳統數字電路連接時,可能需要進行電平轉換,以確保信號的正確傳輸和識別.這就需要額外添加電平轉換芯片或電路,增加了系統的成本和復雜度.在某些情況下,如果電路設計允許,也可以通過合理選擇芯片和調整電路參數,實現LVCMOS晶振與其他電路的直接兼容,避免電平轉換帶來的麻煩.在一些專門設計的低功耗系統中,所有芯片都選擇支持LVCMOS電平的型號,這樣LVCMOS晶振就可以直接與其他芯片協同工作,無需電平轉換.在選擇Bliley晶振的CMOS或LVCMOS時,需要綜合考慮成本和兼容性.如果應用場景對成本敏感,且對性能要求不是特別高,同時電路對兼容性要求較為寬松,那么CMOS晶振可能是更好的選擇;如果應用場景對性能要求極高,且能夠接受相對較高的成本,同時電路設計能夠滿足LVCMOS晶振的兼容性要求,那么LVCMOS晶振則更能發揮其優勢.在實際的電路設計中,還需要根據具體的項目需求,預算以及技術難度等因素,進行全面的評估和權衡,以做出最適合的決策.
bliley晶振CMOS與LVCMOS如何選擇
