什么是TCXO溫補差分晶振？

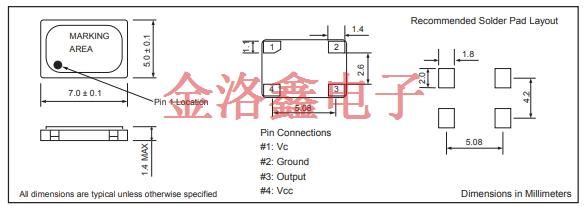

TCXO溫補差分晶振是一種融合了溫度補償技術與差分輸出特性的高精度時鐘器件,堪稱電子設備的"精準時間管家".在通信,工業控制,航空航天等對時鐘精度要求嚴苛的領域,它如同隱形的基準坐標,為各類電子系統的有序運行提供著毫秒級甚至納秒級的時間參照.
從核心技術來看,TCXO(TemperatureCompensatedCrystalOscillator,溫補晶體振蕩器)的關鍵在于溫度補償機制.晶體振蕩器的核心元件石英晶體具有溫度敏感性,其諧振頻率會隨環境溫度變化產生非線性漂移——在低溫環境下頻率可能偏高,高溫時則可能偏低,普通晶振在-40°C至+85°C溫域內的頻率偏差甚至可達數十ppm(百萬分比).而TCXO溫補晶振通過三層技術架構解決這一問題：首先是內置高精度溫度傳感器(如鉑電阻或半導體測溫元件),能實時捕捉±0.1°C級別的溫度變化；其次是補償電路,分為模擬補償(通過熱敏電阻網絡形成電壓補償曲線)和數字補償(基于溫度-頻率映射表進行算法修正)兩種類型,其中數字TCXO可通過MCU實現更復雜的非線性補償；最后是微調電容陣列,根據補償信號動態調整晶體負載,最終將頻率穩定度控制在極高水平(如Fortiming晶振的TCXO可達±0.5ppm級別,部分高端型號甚至能做到±0.1ppm).這種動態修正能力,使其能在-55°C至+125°C的極端寬溫域內保持穩定輸出,完美適配汽車發動機艙,戶外基站等惡劣環境.

而差分輸出則是其信號傳輸層面的核心優勢.與單端輸出(如CMOS)僅通過一根信號線傳輸時鐘信號,依賴接地平面作為回路的方式不同,差分輸出(常見接口為LVDS輸出晶振,LVPECL,HCSL等)采用兩路相位相反的差分信號(如LVDS的V+與V-)進行傳輸.這種設計帶來三重關鍵優勢:一是抗干擾能力極強,傳輸路徑中引入的電磁干擾(EMI),電源噪聲等共模信號會被兩路差分信號同時接收,最終在接收端通過差分放大電路抵消,使有效信號得以完整保留,二是信號完整性更優,差分信號的擺幅通常較小(如LVDS的典型擺幅為350mV),能降低傳輸線的信號反射,支持更高的傳輸速率(可達數GHz),三是抖動水平極低,典型值可低至0.05~0.2psRMS(均方根抖動),遠優于單端輸出的晶振.這種特性使其在高速數據傳輸場景中表現突出：在SerDes鏈路中,能確保高速串行數據的同步解調,在PCIe4.0/5.0控制器中,為每秒數十GB的數據交換提供精準時基,在FPGA的高速接口中,保障多通道數據采集的時間一致性,從根本上減少系統誤碼率.

簡言之,TCXO溫補差分晶振既憑借溫度補償技術突破了環境溫度對頻率精度的限制,實現了寬溫域下的微米級頻率控制；又通過差分輸出架構構建了抗干擾的信號傳輸通道,確保高速場景下的信號質量.這種"雙buff"加持的特性,使其成為平衡精度,穩定性與抗干擾需求的理想時鐘解決方案,廣泛應用于5G基站的無線幀同步,光纖通信的光模塊時鐘,工業控制的PLC同步總線,衛星導航的授時系統等高要求領域,成為現代電子設備"快而不亂"的幕后功臣.
