NZ1612S晶振無鉛焊接和保證項目

來源：金洛鑫瀏覽：- 發布日期：2018-09-15 14:30:02【大中小】

分享到：

NZ1612S晶振是日本電波工業株式會社最新研發出來的一款石英晶體振蕩器，擁有1.6*1.2mm的尺寸，是目前世界范圍內體積最小的振蕩器，重量只有0.01g，拿在手上幾乎感覺不到這顆NDK晶振的存在。但就是這么一個毫無存在感的東西，卻可以滿足汽車，網絡，通信，工業，軍用，消費電子等領域產品的要求。最低頻率可以做到2.000MHZ，工作溫度范圍支持-40°C ~+125°C，電源電壓1.8V~3.3V，標準輸出方式CMOS，適用性好，可廣泛用于多種產品，并支持三態功能。

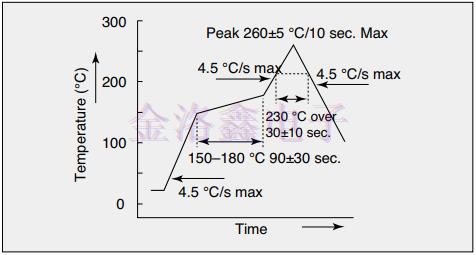

NZ1612S晶振無鉛焊接條件示例（紅外線焊接）

●焊接條件

NZ1612S晶振的特性可能會惡化，具體取決于在焊接條件。請使用以下產品局限性：*在10秒內260°C或更低溫度或230°C或更低溫度范圍內60秒

●抗沖擊性

該石英晶振設計具有很強的抗沖擊性（它是保證在掉落三次時不會損壞從75厘米的高度到硬木板或29,400/在每個半波正弦波X，Y和Z方向上的s2為三次）。但是，如果誤將設備掉落，請測量再次對產品進行性能（振動檢查）。

●清潔

超聲波清洗本NZ1612S晶振是可能的，但取決于清潔條件產品的石英晶體振蕩器可能會產生共振斷裂。超聲波清洗前，請務必檢查條件。

●其他

•由于CMOS用于本產品，因此要特別注意靜電電力與普通CMOS IC相同。

•＃2端子（GND）是接地端子。因此，如果是的話被誤認為是＃4端子（VCC）并施加了反向電壓，它可能會遭受內部骨折。確保連接終端正確地。

NZ1612S晶振系列的環境和機械特性通過以下測試得到保證：

NO.1	測試項目	條件	產品規格
1	抗熱震性	100個循環（一個循環在-40℃下進行30分鐘，持續30個循環分鐘在+ 85°C。）	*1
2	耐高溫高濕	溫度為+ 85°C，濕度為80％至85％，溫度為250°C小時（不活動）	*1
3	85°C老化	85°C（無效），500小時總振幅：	*1
4	抗振性	1.52 mm或196 m / s2，頻率：10至2,000 Hz，對數頻率在三個正交方向的每個方向上掃描20分鐘，持續4分鐘小時（共12小時）	*1
5	抗沖擊性	沖擊加速度：29,400 m / s2，沖擊時間：0.3 ms，三次正交方向各自的半波正弦波三次	*1
6	降低抗沖擊性（帶夾具）	從一個1.5米高的夾具下降10次到一個混凝土飛機上六個方向中每個的假負載為200 g。	*1
7	焊接屬性（回流）	在150±10°C的預熱溫度下加熱60至120秒，經過215°C的常溫后30±1秒到達，峰值溫度為240°C。	百分之九十或更多焊接部分必須是用焊料覆蓋。
8	焊接耐熱性（回流）	在180±10°C的預熱溫度下加熱120秒或更長時間，在225°C或更高的常溫下持續70秒或更短時間，峰值溫度為260°C，三次回流。	*1

*1）在進行上述測試后，測試晶振必須符合電氣特性規范。另外，上述試驗前后的F變化量必須遵循ΔF/F≤±10×10-6。電氣特性規格參照以下項目的標準規格：（電流消耗，Tr/Tf，VOL/VOH，對稱性，待機期間的電流消耗和待機功能）。

從性能，品質，應用，品牌等方面看，這顆NZ1612S晶振都占盡了優勢，可適應比較惡劣的環境，和周圍溫度的變化，只要在焊接和貼裝中注意以上事項，就能將其作用完美發揮。從今年開始，這顆NDK石英晶振已經開始進入量產期，并接受預訂，相關的價格，交期，盤裝和其他資料，可咨詢金洛鑫電子，訂購熱線：0755-27837162。
