村田晶振,陶瓷諧振器,CSTCR-G15晶振

頻率：4.000MHz~7.990MHz

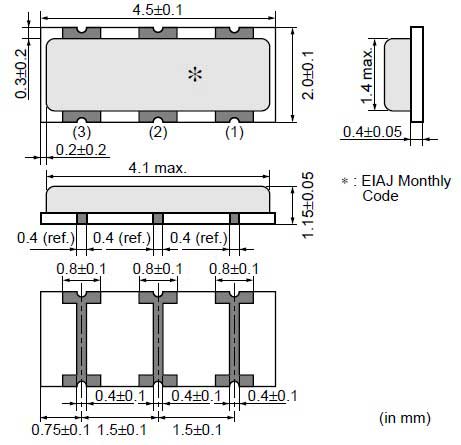

尺寸：4.5*2.0mm

村田陶瓷諧振器,是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.

訂購熱線：0755-27837162

晶振技術參數點擊下載

日本村田株式會社,跟日本的EPSON Crystal,KDS Crystal,一樣在中國改革開放對外資的招商中,村田來到了中國,村田株式會社在于1995年10月正式跟中國無錫簽訂投資合作協議,并且很快在,北京,大連,煙臺,廣州,成都,天津,青島,上海,蘇州,杭州,廈門,香港,深圳迅速建立了銷售部門,以及代理商.4M陶瓷振蕩子,4.5*2.0mm超小型陶瓷晶振,CSTCR_G15晶振

jlx-1

村田晶振,陶瓷諧振器,CSTCR-G15晶振,是一款4.5*2.0mm小體積三腳貼片型的陶瓷晶振,經過嚴格仔細的十幾道測試最可以合格出廠,這顆4M~7.99M的低頻陶瓷晶體在目前來說,幾乎沒有任何一個品牌的可以超越,甚至連同款型的都幾乎沒有,在這一領域村田制作所早已遙遙領先,因此這顆CSTCR-G15晶振顯得尤為珍貴.

陶瓷晶振規格	陶瓷晶振頻率參數
Oscillation Frequency 振動頻率	4.000MHz~7.990MHz
Initial Tolerance 初級公差	within ±0.1%
Resonant Impedance 諧振阻抗	40 max.
Built-in Load Capacitance 內置負載電容
Insulation Resistance 絕緣電阻	500 M min. (Applied D.C.IOV)
Withstanding Voltage 電壓適應性	D.C. 100V, 5 seconds max.
Rated Working Voltage (1) D.C. Voltage 直流電壓 (2) A.C. Voltage 交流電壓	D.C. 6V 15Vp-p
Temperature Stability 溫度穩定性 · Operating Temperature 工作溫度 · Storage Temperature 貯藏溫度	± 0.2 ％ max. (From initial value) -0℃∼+70℃ -0℃∼+70℃
Aging (10 years) 老化率	± 0.1 ％ max. (From initial value)

jlx-3

jlx-4

每個封裝類型的注意事項
（1）陶瓷包裝產品與SON產品
在焊接陶瓷封裝產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接陶瓷水晶振蕩子-村田振子之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。村田晶振,陶瓷諧振器,CSTCR-G15晶振
陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接村田陶瓷諧振器產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
（2）陶瓷封裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂），也可能導致氣密性和CSTCR_G15特性受到破壞。當晶體產品的引腳需彎曲成下圖所示形狀時，應在這種場景下留出0.5mm的引腳并將其托住，以免發生分裂。當該引腳需修復時，請勿拉伸，托住彎曲部分進行修正。在該密封部分上施加一定壓力，會導致氣密性受到損壞。所以在此處請不要施加壓力。另外，為避負機器共振造成引腳疲勞切斷，建議用粘著劑將產品固在定電路板上。4M陶瓷振蕩子,4.5*2.0mm超小型陶瓷晶振,CSTCR_G15晶振
